本產品是根據MT818-2009《煤礦用電纜》設計，MC-0.38/0.66、MCP-0.66/1.14符合MT818.2-2009性能指標。

范圍

本產品適用于額定電壓U₀/U為0.66/1.14kV及以下采煤機及類似設備用的銅芯橡皮護套軟電纜。

型式

電纜型號見表1

表1

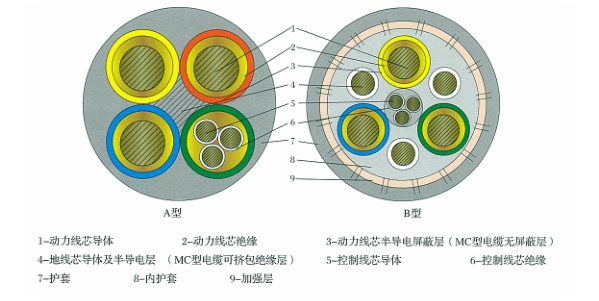

額定電壓為0.38/0.66kV的電纜采用圖1所示的A型結構，額定電壓為0.66/1.44kV及以下的電纜采用下圖所示的A型或B型結構。

規格

電纜規格應符合表2和表3的規定。

表2

注：當?shù)鼐€芯截面為最小截面，若用戶要求超過此截面時，地線芯允許采用繞包半導電層。

表3

技術要求

導體

導體單線應鍍錫。導體應符合MT818.1-2009中5.1規定，導體表面可以包隔離層。

注:硫化后隔離層變色或脆裂不作考核。

絕緣

電纜的動力線芯絕緣應符合GB/T 7594.8-1987中XJ-30A型規定,抗張強度不小于6.5MPa，厚度符合MT818-2009中5.2 2及表2和表3的規定。MC-0.38/0.66型電覽的地線芯如果有絕緣層，絕緣應符合GB/T 7594.8-1987中XJ-30A型規定。控制線芯絕緣采用聚全氟乙丙烯或具類似性能的材料，絕緣標稱厚度為0.4mm,其他材料的絕緣標稱厚度為0.7mm,控制線芯絕緣抗張強度應不低6.5MPa。 MCP-0.66/1.14絕緣屏藏采用半導電包帶或擠包，屏藏層的性能符合MT818.1-2009中5.3的規定。

電纜20℃時的絕緣電阻應符合表4的規定。

表4

纜芯

控制線芯位置應符合MT818.1-20089中5.4.2的規定，控制線芯數應不少于3根，芯線標稱截面積不小于2.5mm2，纜芯的絞合節徑比應大不于10。地線芯的位置應符合MT818.1-2009中5.4.4a)或5.4.4e）規定。

護套

電纜如有內護套，其性能應符GB/T 7594.7-1987中XH-03A型規定，外護套橡皮采用氯丁橡膠或相當材料為基料的護套膠料，其性能應符合GB/T 7594.7-1987中XH-03A型規定，護套厚度符合MT818.1-20089中5.2.2及本部分表2和表3的規定，扛撕強度不小于5N/mm.。電纜可在內外護套之間設置纖維編織加強層。

電纜的外徑值應符合表2和表3所列的范圍內。

工作條件

額定電壓0.66/1.14及以下電纜導體的長期工作溫度為90℃，電纜的最小彎曲半徑為電纜直徑的6倍。

電纜命名標識見表5

表5
